踏步板

2023-03-13
2125次
踏步板
详细介绍:

踏步板

踏步板根据与梯梁联接方式及有无前护花纹板,分为T1、T2、T3、T4型:

类 型

结构及安装差异

T1型

两端侧板与中间扁钢相同;无前护花纹板;焊接安装

T2型

两端侧板采用宽扁钢,开螺栓孔;无前护花纹板;螺栓安装

T3型

两端侧板与中间扁钢相同;有前护花纹板;焊接安装

T4型

两端侧板采用宽扁钢,开螺栓孔;有前护花纹板;螺栓安装



踏步板                                                   踏步板

                                      T1型踏步板                                                                                                                                 T2型踏步板


 踏步板                                                      踏步板

  T3型踏步板                                                                                                                                  T4型踏步板



踏步板宽度推荐

从经济和美观角度考虑,建议尽量采用整模数宽度。下表为踏步板的常用宽度:

T1、T2、T3、T4

扁钢中心距30mm

95

125

155

185

215

245

275

305

扁钢中心距40mm

T1

T2


125

165


205

245

285

325

T3

T4


115

155


195

235

275

315

螺栓孔中心距A(mm)

45

75

100

150

150

注:扁钢厚5mm

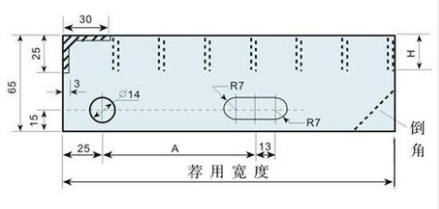

T2、T4型踏步板两端侧板图示

踏步板


注:如开孔有特殊要求,或需要倒角适应梯梁,请务必告知。
